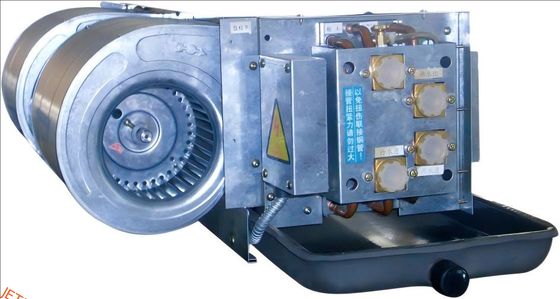

Μια μονάδα κυλίνδρου ανεμιστήρα (FCU), επίσης γνωστή ως κάθετη μονάδα κυλίνδρου ανεμιστήρα (VFCU), είναι μια συσκευή που αποτελείται από έναθερμοανταλλάκτης(τροχιά) καιανεμιστήραςΟι FCU χρησιμοποιούνται συνήθως σεΚΑΠσυστήματα κατοικιών, εμπορικών και βιομηχανικών κτιρίων που χρησιμοποιούνκλιματισμός διαχωρισμένου αέρα με σωλήναΟι FCU είναι συνήθως συνδεδεμένες μεΔιοχετεύσειςκαι αθερμοστάτηΓια τη ρύθμιση της θερμοκρασίας ενός ή περισσοτέρων χώρωνμονάδα επεξεργασίας αέραΤο θερμοστάτη ελέγχει την ταχύτητα του ανεμιστήρα ή/και τη ροή νερού ήψυκτικόστο εναλλάκτη θερμότητας χρησιμοποιώντας έναβαλβίδα ελέγχου.
Χαρακτηριστικά:
- Μονάδα κυψελών ανεμιστήρων με σωλήνες
- Μονάδα κυλινδρικής ανεμιστήρα FCU
- Στρογγυλή θέρμανσης
- Ονομασία προϊόντος: μονάδα κυλίνδρων ανεμιστήρων
- Τρίτες σειρές: 4 σειρές ---- 3 σειρές
- Κινητήρας: Ενιαίου σταδίου χωρητικός κινητήρας
- Φανατικός: Διπλός κεντροπλαντικός ανεμιστήρας εισόδου
- Ηλεκτρική παροχή: 220V, 50Hz
- Σωλήνα αποχέτευσης: 3/4"
- ΕΠΙΘΕΣΙΟ
* Ηλεκτρικός θερμοσίφωνας (PTC)
* Επιστροφή του κουτιού αέρα
* Μηχανή συνεχούς ρεύματος χωρίς βούρτσα
Τεχνικές παραμέτρους:
Σχήμα
- Τι; |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Τυπικός αέρας
Όγκος ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| Μ |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| Α |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Δυνατότητα ψύξης |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Δυνατότητα θέρμανσης |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| ΠΤΚ (προαιρετικό) |
ισχύς ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Ηλεκτρικό ρεύμα (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Στατική πίεση ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| Ε |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Επίπεδο θορύβου ((dB)) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| Ε |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Στρογγυλοί |
Τύπος |
Τρόφιμα από χαλκό υψηλής καθαρότητας και φτερούγες ψύξης από αλουμίνιο |
Ύδρευση(1000 kg/ώρα) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Μείωση πίεσης (KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Μέγιστο Τύπο Εργασίας(MPa) |
1.6 |
Μηχανή
|
Εισφορά ισχύος |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| Ε |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Ποσότητα |
1 |
2 |
Φανατικός |
Τύπος |
Δύο κεντρικοί ανεμιστήρες εισόδου |
| Ποσότητα |
1 |
2 |
3 |
4 |
Σημειώσεις:
1.Συνθήκες ψύξης: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C.Συνθήκες θέρμανσης: DB=21°C, TW1=60°C, △TW=10°C.
2Οι ικανότητες ψύξης και θέρμανσης είναι τιμές σε υψηλές ταχύτητες.
3.Η τροχιά είναι σωλήνας τριών σειρών με πυκνότητα πτερυγίων 12 πτερυγίων ανά ίντσα. Για άλλους τύπους, όπως σωλήνες δύο σειρών, παρακαλούμε να προσδιοριστεί χωριστά.
4.Οι τιμές θορύβου πρέπει να δοκιμάζονται υπό συνθήκες που συμμορφώνονται με τις σχετικές απαιτήσεις του εθνικού προτύπου GB-T19232-2003.
5Η ισχύς της πινακίδας ονομασίας του κινητήρα αυτού του προϊόντος είναι η ισχύ εξόδου, ενώ η ισχύς που εμφανίζεται στον παραπάνω πίνακα είναι η ισχύς εισόδου του κινητήρα.
6.Στους ανωτέρω αριθμούς μοντέλου, τα ψηφία σε παρένθεση αντιπροσωπεύουν τον όγκο αέρα υψηλής ταχύτητας: ποσότητα ×10 m3/h. Παραδείγματος χάριν: το FP-34 έχει όγκο αέρα 340 m3/h.
Εφαρμογές:
Οι μονάδες κυλινδρισμού ανεμιστήρων JETEX είναι ευπροσάρμοστα προϊόντα HVAC κατάλληλα για ένα ευρύ φάσμα εφαρμογών σε διάφορα περιβάλλοντα.Αυτές οι μονάδες εσωτερικών ανεμιστήρων είναι σχεδιασμένες για να παρέχουν αποτελεσματικές λύσεις ψύξης και θέρμανσης τόσο σε οικιακούς όσο και σε εμπορικούς χώρουςΤα μοντέλα FP-200 έως FP-1400 προσφέρουν ένα ευρύ φάσμα επιλογών για να καλύψουν διαφορετικά μεγέθη δωματίων και απαιτήσεις ψύξης.
Γενικά ερωτήματα:
Ε: Ποια είναι η μάρκα της μονάδας κυλίνδρων;
Α: Το εμπορικό σήμα της μονάδας κυλίνδρων ανεμιστήρων είναι JETEX.
Ε: Ποιοι είναι οι διαθέσιμοι αριθμοί μοντέλων για την μονάδα κυλίνδρων ανεμιστήρων;
Α: Οι διαθέσιμοι αριθμοί μοντέλων κυμαίνονται από FP-200 έως FP-1400.
Ε: Πού κατασκευάζεται η μονάδα κυλίνδρων;
Α: Η μονάδα κυλίνδρων κατασκευάζεται στο Guangzhou της Κίνας.
Ε: Μπορεί η μονάδα κυλινδρικής ανεμιστήρα να χρησιμοποιηθεί τόσο για οικιακούς όσο και για εμπορικούς σκοπούς;
Α: Ναι, η μονάδα κυλίνδρων ανεμιστήρων είναι κατάλληλη τόσο για οικιστικές όσο και για εμπορικές εφαρμογές.
Ε: Τι είδους εγγύηση παρέχεται για την μονάδα κυλίνδρων;
Α: Για πληροφορίες σχετικά με την εγγύηση, ανατρέξτε στην πολιτική εγγύησης που παρέχεται από τον κατασκευαστή.
